روش اجرای سازه lsf یکی از روش های مدرنی است که در ابتدا در کشور کانادا استفاده شد و پس از تغییر و تحولی که داشت در ۱۹۹۰ در کل جهان شناخته شد. در سال ۱۳۸۵ اولین کارخانه ی ایرانی، برای ساخت مصالح روش lsf افتتاح گردید.
اجرای ویلای lsf، یکی از روش های طراحی ویلا در سال های اخیر است؛ این روش با توجه به اینکه در انواع شرایط اقلیمی قابل اجرا بوده و در تعداد انبوه، با کیفیت بالا و در زمان کم تولید می شود، گزینه ی مناسبی برای روش های دیگر ساخت سازه می باشد که دارای امتیاز کمی نسبت به این روش می باشند. به سازه هایی که به روش پیش ساخته و از مقاطع فولادی جدار نازک تهیه می شوند، ال اس اف یا مدولاری گفته می شود. مقاطع فولادی همان ورق هایی از جنس فولاد هستند که با گالوانیزه پوشش داده شده اند. در این روش، دستگاه های مخصوصی با استفاده از روش تولید رولی، ورق های فولاد را نورد کرده و به شکل پروفیل سبک در اندازه های متفاوت تهیه می کنند که ورق های فولادی غالبا به صورت خشک بوده و با بهره گیری از اتصالات به اجرا در می آیند.
ال اف اس اسکلت ساختمان را تشکیل داده و برای اجزای دیگر ساختمان، از پروفیل های سرد استفاده می شود که در سبک شدن هر چه بیشتر سازه بسیار موثر است.
سازه LSF چیست؟
سیستم ساخت قاب سبک فولادی LSF (Lightweight Steel Framing) ال اس اف یک سیستم ساختمانی است، که برای اجرای ساختمان‌های عمدتاً کوتاه مرتبه و میان مرتبه (حداکثر تا ۵ طبقه) استفاده می‌شود و مورد تأیید مهندسین عمران در کشورهای توسعه‌یافته و همچنین سازمان نظام مهندسی ایران می‌باشد. جنس سازه LSF ال اس اف از ورق گالوانیزه بوده و استفاده از این نوع اسکلت در کشور ما قدمتی حدوداً ده ساله دارد و به دلیل دارا بودن مزایای متعددی، استفاده از آن رشد چشمگیری یافته است. در حال حاضر تعداد قابل توجهی از پروژه‌های ساختمانی با استفاده از سازه LSF در کشور اجرا شده است.
سازه سبک ال اس اف LSF به دلیل عدم استفاده از مصالح سنگین، وزن پایین و عملکرد بهتری که در برابر بار زلزله داشته در مناطق زلزله‌خیز جزو بهترین گزینه‌ها در ساختمان‌سازی محسوب می‌شود. در بدترین حالت و تحت شدیدترین زلزله اعضای قائم این سازه‌ها دچار پیچش گردیده و بر خلاف سازه‌های سنتی آوار ندارند.
همچنین استفاده از عایق‌های حرارتی و صوتی مدرن در این صنعت، این سازه را در صدر سازه‌های ساختمانی مناسب برای مناطق خاص با اقلیم‌های بد آب و هوایی قرار داده است. برتری سازه سبک ال اس اف LSF و ارجحیت آن نسبت به سازه‌های متداول به دلیل مقاومت بالای آن در برابر زلزله، افزایش پایایی و ماندگاری ساختمان، سبک بودن سازه، سرعت فوق‌العاده اجرا و کاهش هزینه ساخت است. در بین همه‌ی این عوامل، هزینه‌ی ساخت برای افراد یکی از مهم‌ترین آن‌هاست و موارد مختلفی در میزان آن اثرگذارند. مواردی مثل: نوع کاربری (مسکونی، اداری، …)، نقشه‌ی معماری، متراژ، تعداد طبقات، ارتفاع طبقات، دهانه‌ی ساختمان، دهانه‌ی بازشوها و نوع سقف، همگی عواملی هستند که در کاهش و یا افزایش قیمت تأثیرگذارند.
استفاده از روش ال اس اف lsf چه مزایایی دارد؟
استفاده از روش ال اس اف lsf در ساختمان سازی مزایای فراوانی دارد که از میان آنها می توان به موارد زیر اشاره کرد:
- این نوع سازه وزن بسیار کمی در مقابل دیگر سازه ها دارد.
- اجرا و نصب اینگونه سازه آسان بوده و در هزینه نیروی کار صرفه جویی شده و زمان توقف هم بسیار کمتر می شود.
- این نوع سازه را می توان در زمانی کوتاه و به صورت انبوه تولید کرد و در تعداد زیادی سازه اجرا نمود.
- کیفیت در تمامی سازه ها بالا و به طور یکنواخت می باشد.
- اینگونه سازه ها بسیار مقاوم بوده و استحکام بالایی دارند.
- سازه های ال اس اف در انواع شرایط اقلیمی و آب و هوایی قابل اجرا می باشد.
- مصالحی که در اینگونه سازه ها مورد استفاده قرار می گیرد قابلیت این را دارند که به طور کامل بازیافت شده و مجددا مورد استفاده قرار بگیرند.
- این سازه ها در برابر آتش سوزی و حرارت بالا بسیار مقاوم می باشند.
- مقاومت بسیار زیاد در مقابل هوازدگی و تغییرات شیمیایی از محسنات این سازه ها می باشد.
- هنگام نصب و اجرا، این سازه ها انعطاف بالایی داشته و به راحتی نصب می شوند.
- عمر این سازه ها زیاد است.
- یکی از نکات بسیار مثبت این سازه ها، مقاومت آنها در برابر زلزله می باشد.
- برای نصب این سازه ها به تجهیزات زیادی نیاز نبوده و در فضای کارگاهی کوچکی قابل اجرا می باشند.
نحوه اجرای سازه ال اس اف
نحوه اجرای سیستم ساختمانی ال اس اف lsf همانند سیستم های دیگر ساخت و ساز در جهان می باشد. بدین صورت که می بایست ابتدا طرح های معماری و سازه ای و سپس نقشه های اجرایی را تولید و تهیه کرد و سپس بر اساس آن ها نسبت به اجرای سازه اقدام کرد. برای ساخت این گونه سازه ها مواردی وجود دارد که می‌توانیم آنها را به ترتیب به شما معرفی کنیم.
شالوده ال اس اف
مرحله اول را می توان به عنوان شالوده نامگذاری کرد. در این مرحله برای برپایی سیستم شالوده و نصب دیواره ها می بایست نواری به عمق ۴۰ تا 50 سانتی متر اجرا شود سپس بعد از آرماتور بندی و بتن ریزی و قالب بندی در فواصل استاندارد تعبیه شده می توان با استفاده از آنها دیوار ها را اجرا نمود. معمولاً فواصل استاندارد بین 4۰ تا 6۰ سانتیمتر می باشد و مرحله اول را مرحله شالوده می نامیم.
دیوارها در سازه lsf
بعد از اجرای پی و شالوده نوبت به برپایی دیوارها می رسد. برای برپایی دیوارها با استفاده از انکربولت هایی که از قبل برای این کار استفاده شده بودند می بایست ابتدا تراک های کف کاملا نصب شوند و سپس استاد ها به صورت کشویی داخل تراک قرار میگیرند. منظور از تراک در این قسمت به قسمت های افقی گفته می شود که از بالا و پایین به صورت کشویی استاد ها را در بر می گیرند.
استاد ها نیز اعضای اصلی در پرپایی دیوارها هستند و نقش آنها تحمل بارهای ثقلی است. بنابر این اجزای تشکیل دهنده سازه lsf شامل دیوارهای غیر باربر و باربر همانند دیگر سازه ها می باشد. همانطور که در بالا به آنها اشاره کردیم استاد ها و تراک ها نقش دیوارهای باربر و غیر باربر را دارند که به صورت پانل های بارهای عمودی و جانبی مورد استفاده قرار میگیرند.
به این صورت که دیوارهای باربر انتقال دهنده بار های عمودی ساختمان و نگه دارنده نمای خارجی هستند و جذب کننده بارهای جانبی ساختمان در برابر باد و زلزله می باشند که می توانند از ساختمان های lsf در برابر زلزله و طوفان کاملا محافظت کنند و فشار سازه را کاملاً حفظ می کنند.
در طرف مقابل دیوار های غیر باربر قرار دارند که برای جداسازی فضاهای داخلی بنا مورد استفاده قرار میگیرند. استاد های فولادی را معمولاً برای عبور دادن تاسیسات از قبل و به صورت پیش فرض به همان صورت که در نقشه ها به آنها اشاره شده سوراخکاری میکنند و این استاد ها از بالا و پایین با فواصل ۴۰ تا ۶۰ سانتیمتر را کاملا متصل میکنند.
در سیستم ساختمانی lsf، دیوار ها با متصل شدن استاد های فولادی اصطلاحاً باد بندی شده سپس با نصب پنل های گچی به شکل پانلی ساخته می شوند. در صورت اضافه کردن بادبند به این شیوه باعث می‌شود تا مقاومت در برابر بارهای خارجی نظیر باد و زمین لرزه مقاوم تر شوند و باعث می شود تا این دیواره‌ها بتوانند فشارهای بسیار زیادی را در مقابل باد و زلزله و فشارهای جانبی تحمل کنند.

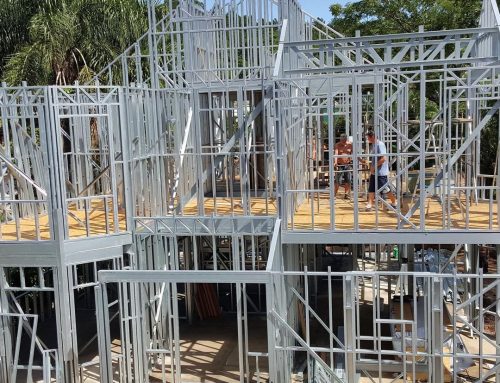

تفاوت مهاربندی در سازه LSF و فولادی
نکته بسیار جالب برای اجرای مهاربندها در سازه lsf این است که در سازه های فولادی مهاربندی به صورت ضربدری تنها در دو انتهای خود قالب متصل می شوند و اتصال دیگری وجود ندارد. ولی در سیستم lsf ، مهاربند ها علاوه بر اتصال های انتهایی با استفاده از پیچ های خودکار نیز به تمام استاد های میانی متصل می شوند که باعث می شود مقاومت سازه تا حد بسیار زیادی افزایش پیدا کند و از دیگر مزایای استفاده از سازه های lsf می باشد که دارای مقاومت بالایی هستند.
سقف ال اس اف
برای اجرای سقف در سازه های lsf روش های گوناگونی وجود دارد و می توان سقف بام‌ها را در سیستم های lsf به صورت فرم های ساده و یا بام های متقاطع داشته باشیم. در پایین دو نوع از معمول ترین شیوه های اجرای بام های سازه های lsf را نام می‌بریم. روش اول خرپا های سختی است که معمولاً از قسمت جلو تا عقب بنا را کاملاً پوشش می‌دهند و روش دوم سیستم تیرریزی مسطح است که بین تکیه گاه ها با دیوارهای باربر برای اجرای سقف های صاف استفاده می شوند.
برای ساخت سقف های میانی در سیستم ال اس اف lsf تیر ریزی ها معمولاً به صورت قرارگیری در امتداد استادهای دیوار انجام می شود و هریک از تیرها بار خود را مستقیماً به استاد ها منتقل می کند. این گونه قطعات معمولاً با اشکال Z و یا C ساخته و تولید می شوند. برای پوشش سقف نیز معمولا از بتن ریزی و یا با نصب تخته های گچی و چوبی انجام می شود. در جاهایی که وزش بادهای شدید و یا زلزله وجود دارد قاب سقف را نیز می بایست مهاربندی کرد.
تاسیسات سازه ال اس اف
همانطور که در بالا به آنها اشاره کردیم برای اجرای تاسیسات سازه ال اس اف lsf و اینگونه سازه ها از ابتدا در نقشه برداری جایگذاری شده اند و در طول سازه از سوراخ هایی برای عبور و نصب تاسیسات استفاده شده است. با توجه به اینکه این گونه سازه ها پیش ساخته هستند و از اتصالات پیچی استفاده می کنند به همین دلیل دسترسی به اتصالات جهت تعمیر، ترمیم و یا تعویض برخی از قطعات به سادگی امکان پذیر است.
این مورد نیز به عنوان یکی دیگر از مزایای سیستم‌های ال اس اف به شمار می رود که باعث می شود در صورت بروز مشکل برای هر قطعه ای بتوان به راحتی آن قطعه را جدا و یا تعویض کرد که همین باعث می شود طول عمر مفید ساختمان تا حد بسیار زیادی افزایش پیدا کند.
